3D modely pre tlač príslušenstva ďalekohľadov a fototechniky.
Pred tlačou si modely skontrolujte a správne zrotujte - pri mnohých predídete potrebe používať pri tlači podporu.
V prípade námietok alebo návrhov ma prosím kontaktujte emailom. #e4e4e4
| Držiak laserového ukazovátka na lištu Sky-Watcher Adventurer. - stiahnuť (0,7 MB) Diely sú spojené šroubami M2,5-3. |
  |
| Variabilný držiak ventilátora proti roseniu objektívov. - stiahnuť (1,4 MB) Verzia "A" - ventilátot 60x60x15 mm Verzia "B" - ventilátor 50x50x10 mm Šrouby M3. Na uchytenie držiaka slúži remeň GT2-10mm, pre väčšinu objektívou postačuje dĺžka 40 cm. Súčasťou je aj model púzdra potenciometra a držiak na power banku 24x83 mm (SwissTen) na statívovú nohu priemeru 31,6 mm. "Papučky" je vhodné podlepiť samolepiacou adhéznou páskou hrúbky 1 mm. |
  |
| Redukcia na Celestron 235/2350 pre uchytenie kamery v primárnom ohnisku. Výstup M42x1, alebo 1,25″. - stiahnuť Aretačné šrouby M5. Kvalita tlače 0,2mm. |
  |
| Coudè refraktor 150/2250 - stiahnuť Model je navrhnutý v mierke 1:1. V slicery si preto upravte mierku (napr. 10% = 1:10, 20% = 1:5,...). |
  |
| Držiak laserového ukazovátka do koľajničiek blesku (hot shoe). - stiahnuť Aretačná šrouba do hot shoe: M3 x 15-20. Šrouba pre aretáciu ukazovátka: M4 x 25-30. Justačné šrouby: M4 x 20 Šrouba so strunou: M4 x 30-35 |
   |
| Adaptér pre nasadenie filtrov priemeru 82 mm na objektív Sigma 20/1,4 DG HSM ART. - stiahnuť |
  |
| Cestovné protizávažie pre montáž Sky-Watcher Adventurer (priemer tyče 12 mm). - stiahnuť Priemer 146 mm, hmotnosť 170 g / po naplnení vodou 1,1 kg. Na steny je použitá fólia hrúbky 0,1 mm, zvarená pájkovačkou. Výška steny je 7 cm (jej zväčšením sa dá navýšiť objem). Spoje sú utesnené disperzným lepidlom. Zátka je vytlačená z flexi materiálu. Aretuje sa šroubou M6 s matkou. |
   |
| Vypínač osvetlenia polárneho ďalekohľadu v motáži Sky-Watcher Adventurer. - stiahnuť Do púzdra jemne pod úrovňou batérie je navŕtaný ortvor. Ním vedú kábliky: 1) od zápornej polarity batérie k vypínaču 2) od (-) kontaktu na plošáku k výpínaču Batériu je potrebné od plošáku izolovať tenkou plastovou fóliou, cez ktorú je otvorom vedený kontakt vypínača na batériu. |
  |
| Kolmý držiak protizávažia pre Sky-Watcher Adventurer. - stiahnuť Do šesťhraného otvoru sa vloží dištančná matica M8/24mm. Aretačná šrouba je M4. |
  |
| Krytka polárneho hľadáčika Sky-Watcher Adventurer. - stiahnuť Nevyčnievajúca. |
  |
| Držiak pre laserový hľadáčik. - stiahnuť Justuje sa pomocou dvoch skrutiek, proti nim pôsobí struna. |
  |

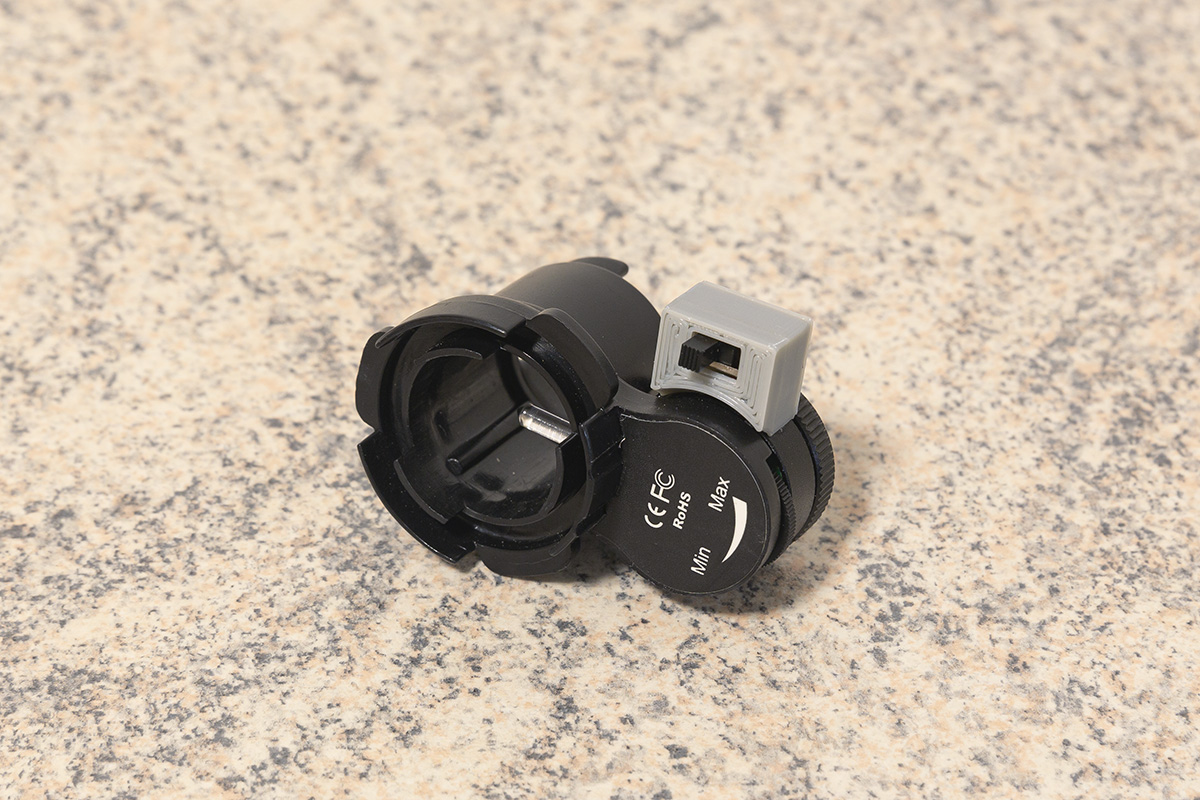

| Redukcia na DC adaptér pre laserové ukazovátko JD-851. - stiahnuť Ako kontakt zápornej polarity slúži klasická pripínačka (D=8mm). Na ňu je pripojený káblik, ktorý prechádza celým telom redukcie až na 5,5mm panelový jack. Výpínačom sa prerušuje napájanie, ktoré je vyvedené malým otvorom nad závitom a vytvára kontakt s púzdrom laserového ukazovátka. |
  |
| Statívový držiak pre 1,25" kamery. - stiahnuť Do otvorov je potrebné vyrezať whitworthov 1/4" a 3/8" závit. Tie predtým odporúčam "prebehnúť" 5,5 a 8 mm vrtákom. Navrhnuté pre maticu a skrutku M5. |
  |
| Držiak programovateľnej bezdrôtovej spúšte na statívovej nohe (priemeru 28 mm). verzia 1 - stiahnuť |
  |
| verzia 2 - stiahnuť |   |
| Krytka pre 1,25" okulár. - stiahnuť |
 |
| Objímka s bahtinovou maskou, alebo astrosolar fóliou. - stiahnuť Priemer tubusu 310 mm, priemer objektívu 250 mm (TS - Newton 250/1000). Konštrukcia objímky a vnútorného kruhu je spojená skrutkami M2,5 (M3). Kontaktné plochy jednotlivých segmentov je možné (nie nutné) poistiť sekundovým lepidlom. Astrosolar fólia je na prstenci prilepená obojstannou lepiacou páskou. Bahtinova maska a clona s astrosolar fóliou sú v strede zaistené skrutkou M5. |
   |
| Objímka astrosolar fólie. - stiahnuť Priemer tubusu 188 mm, priemer objektívu 160 mm (TS - 152mm f/5.9). Astrosolar fólia je na prstenci prilepená obojstannou lepiacou páskou. Ten je rovnako spojený s objímkou. |
 |
| Objímka astrosolar fólie. - stiahnuť Priemer tubusu 158 mm, priemer objektívu 130 mm (Celestron - Maksutov-Cassegrain 130/2000). Astrosolar fólia je na prstenci prilepená obojstannou lepiacou páskou. Ten je rovnako spojený s objímkou. |
  |
| Držiak na dierkový zameriavač pre ďalekohľad Lunt LS60T. - stiahnuť |
  |
| Lišty rôznych veľkostí pre ďalekohľad Lunt LS60T. - stiahnuť |
  |
| Rybina pre uchytenie menšej techniky na lištu ďalekohľadu Celestron C14. - stiahnuť Aretácia pomocou skrutky s maticou M4. |
  |
| Lišta pre montáže Zeiss 1B. - stiahnuť |
  |
| Malá lišta pre uchytenie foto techniky pomocou 1/4" alebo 3/8" závitu. - stiahnuť |
 |
| Dvojitá rybina. - stiahnuť |
 |
| Rybina pre autoguider, alebo ľahšiu techniku. - stiahnuť |
 |
